“Projektowanie oświetlenia w programie DIALux” to cykl  mający na celu umożliwienie poznania i zrozumienia kluczowych funkcji programu DIALux.  Publikowane lekcje krok po kroku prowadzą od instalacji  przez tworzenie po eksportowanie gotowego projektu. Dzisiejszy temat  dotyczy instalacji oraz postawowej konfiguracji oprogramowania.

Opis programu DIALux

Oprogramowanie DIALux autorstwa firmy DIAL GmbH jest jednym z najbardziej popularnych na świecie darmowych programów do projektowania sztucznego oświetlenia. Na dzień dzisiejszy najnowszą wersją oprogramowania jest wersja 4.12.0.1 – do pobrania tutaj

Pobieranie programu

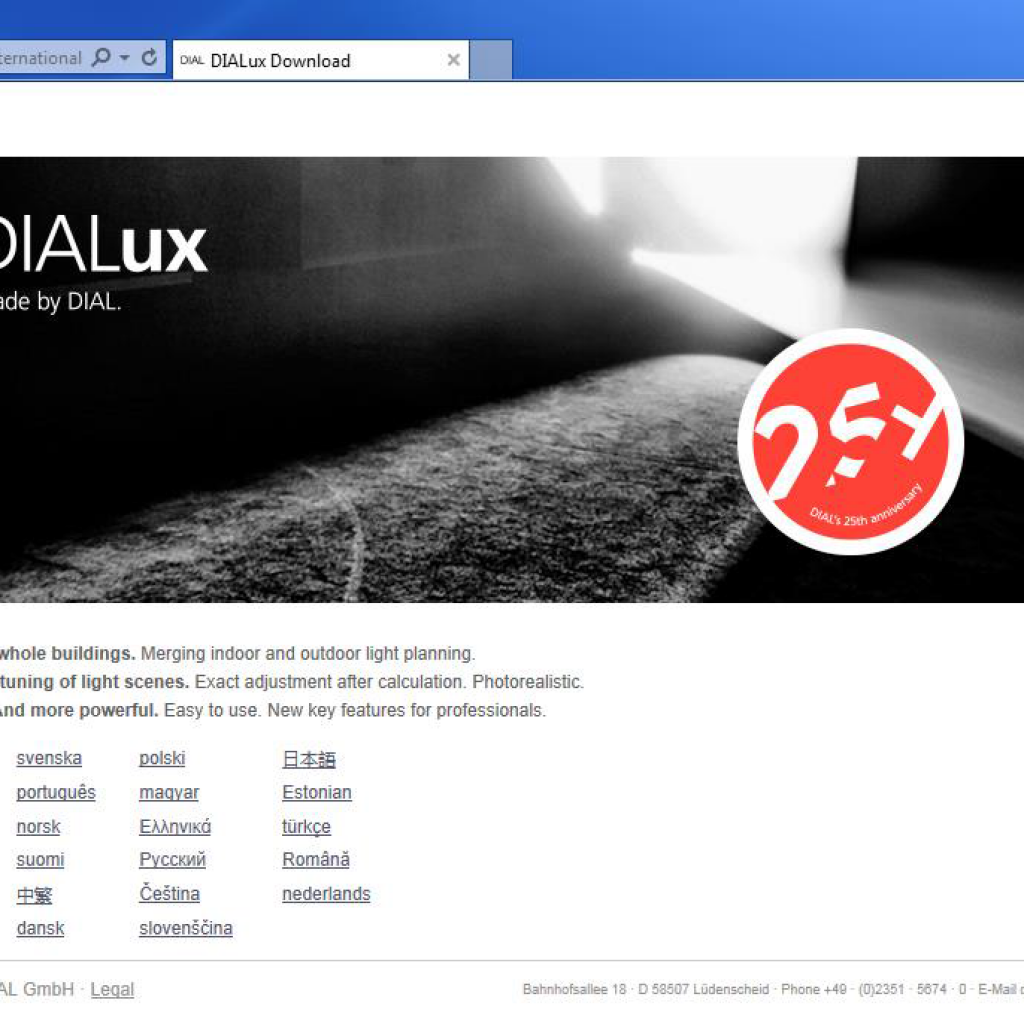

Po przejściu na stronę pobierania należy wybrać wersję językową programu.

dialux 1

Rysunek 1: Strona pobierania programu Dialux – wybór języka

Na stronie pobierania mamy do wyboru trzy narzędzia:
* Dialux evo – program do projektowania oświetlenia – następca programu Dialux w wersji 4
* Dialux 4 – opisywany w tym poradniku
* LDT editor – edytor plików fotometrycznych

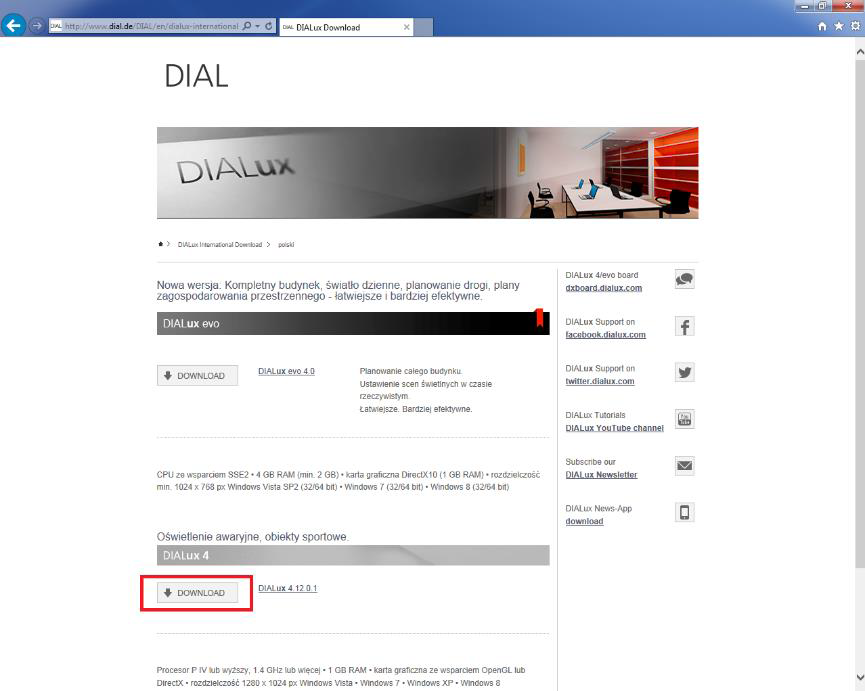

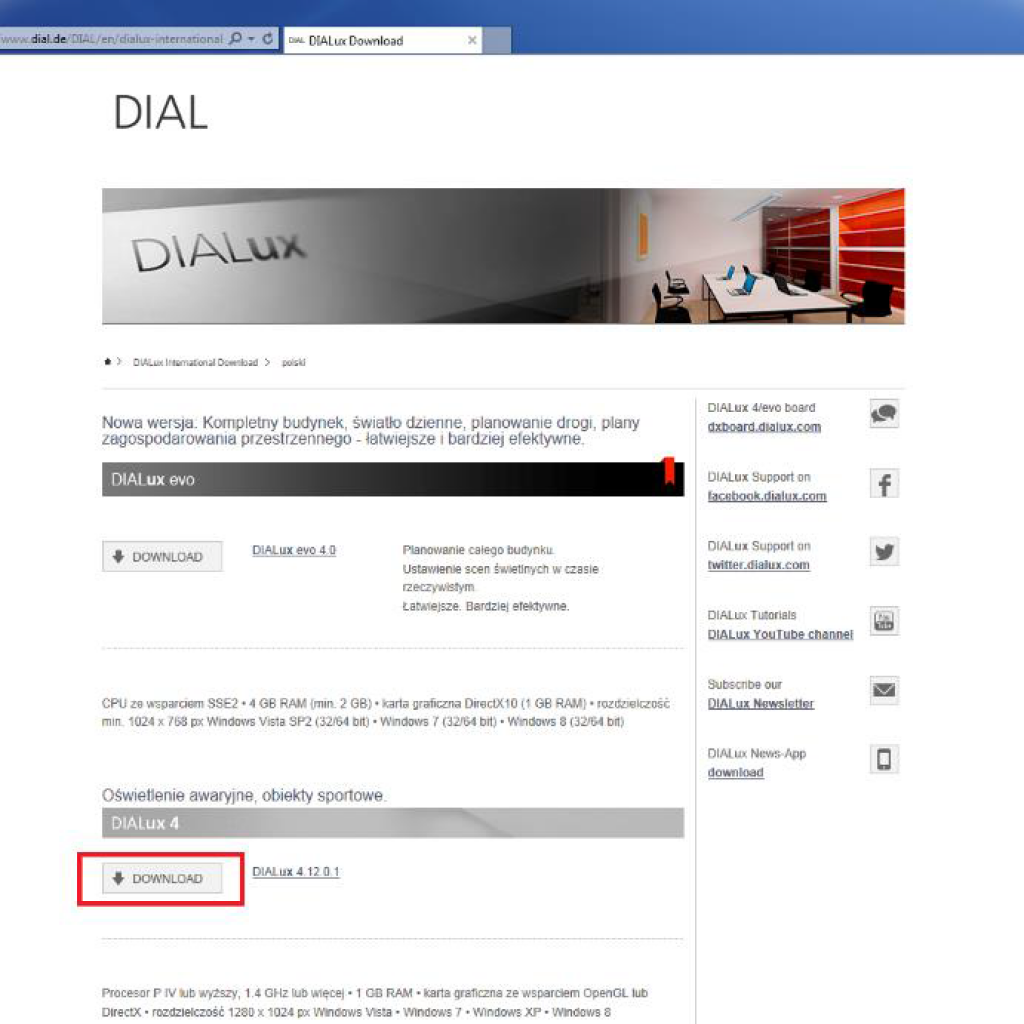

Naukę projektowania oświetlenia z wykorzystaniem specjalistycznego oprogramowania najłatwiej rozpocząć przy użyciu programu Dialux 4. W tej wersji programu powstaje większość profesjonalnych projektów oświetlenia. Aby pobrać program należy kliknąć przycisk DOWNLOAD (zaznaczony na czerwono na rysunku poniżej).

dialux 2

Rysunek 2: Strona pobierania programu Dialux – wybór wersji programu

Poniżej przedstawiono kolejne etapy pobierania programu.

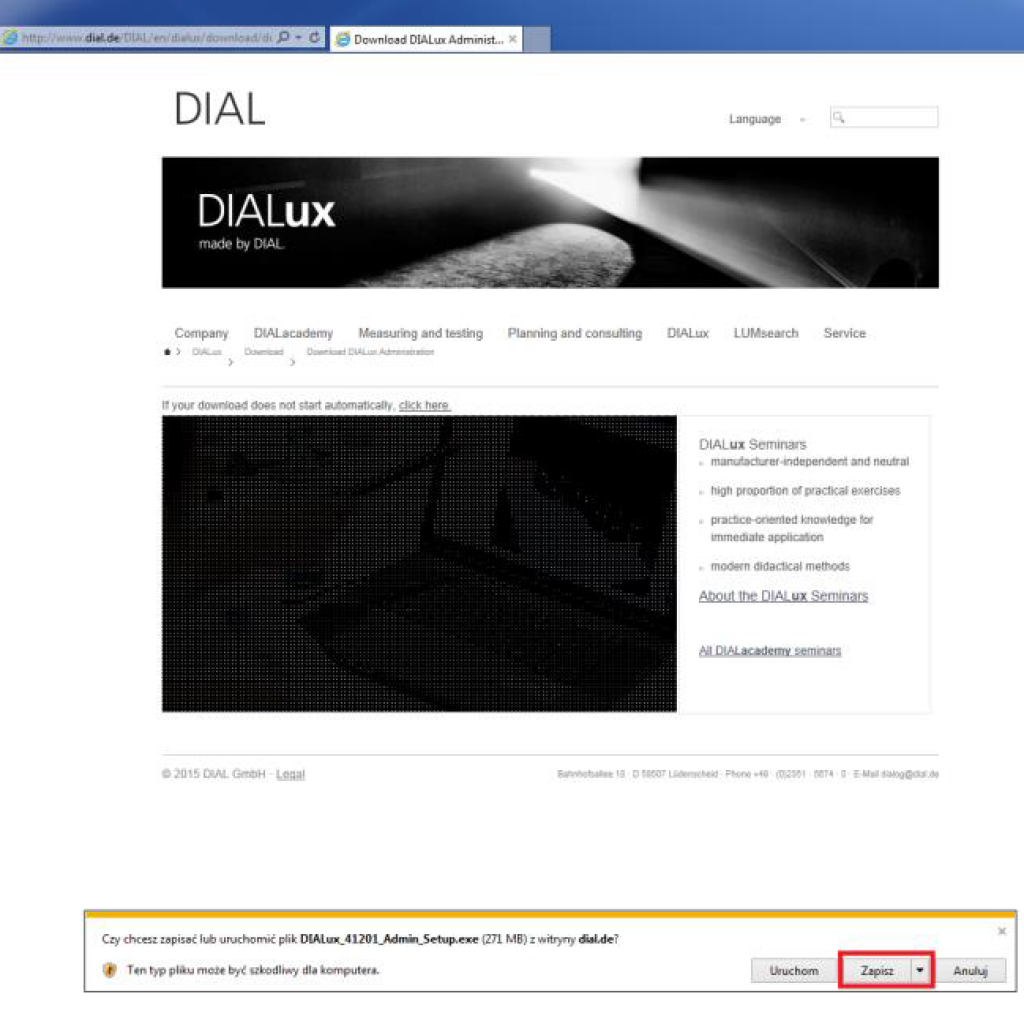

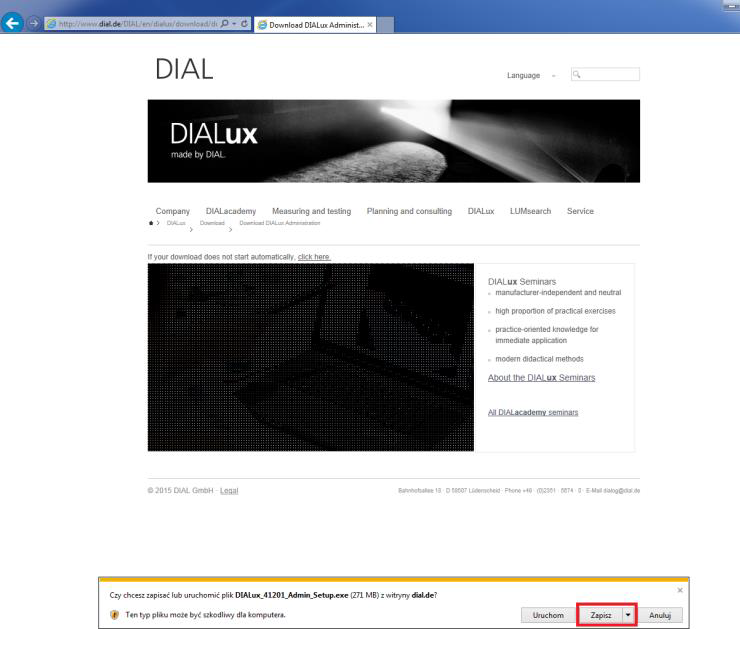

Należy nacisnąć przycisk ZAPISZ a po pobraniu programu przycisk URUCHOM.

3

Rysunek 3: Strona pobierania programu Dialux – uruchomienie pobierania

4

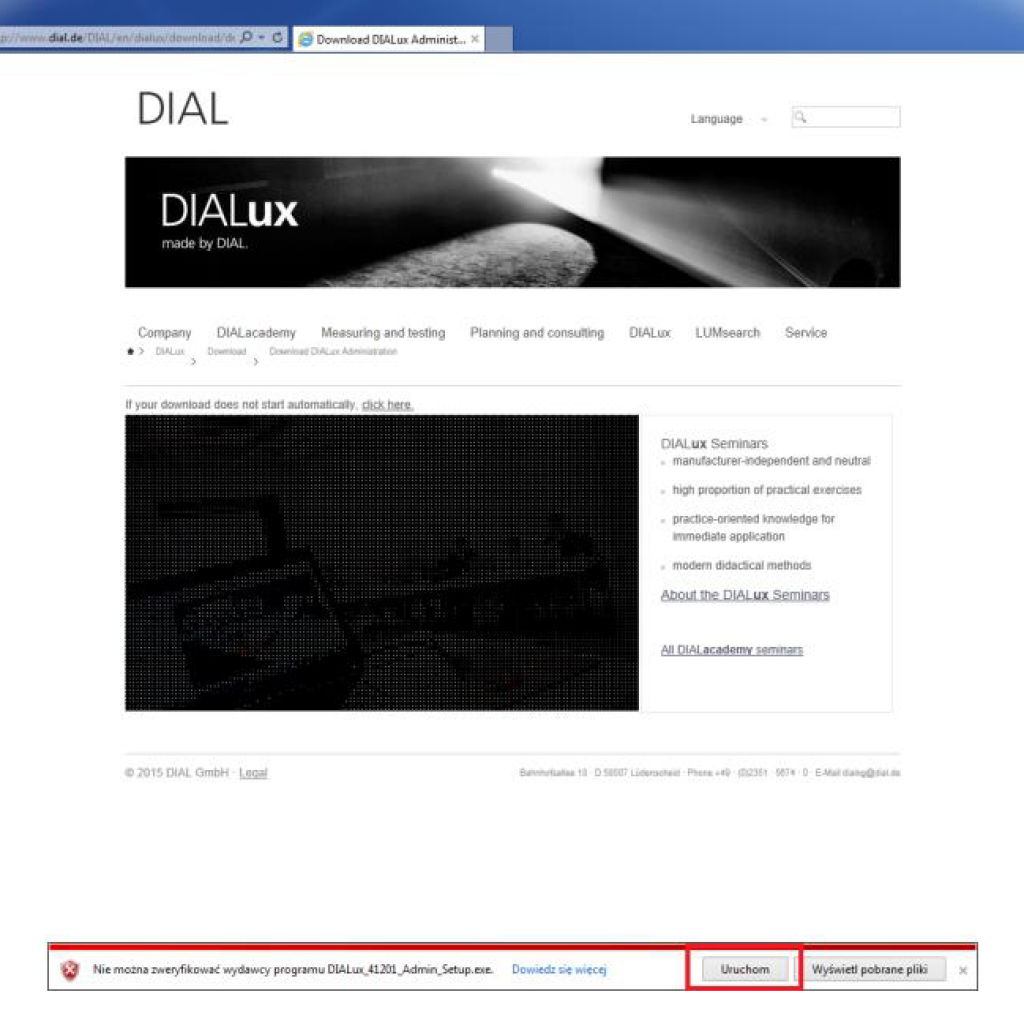

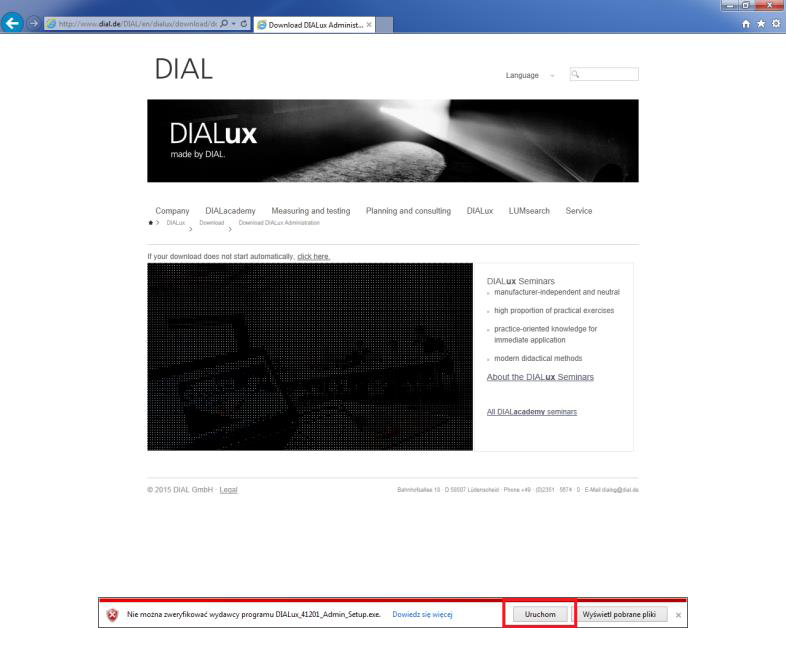

Rysunek 4: Strona pobierania programu Dialux – uruchomienie pobranego instalatora

Instalacja programu

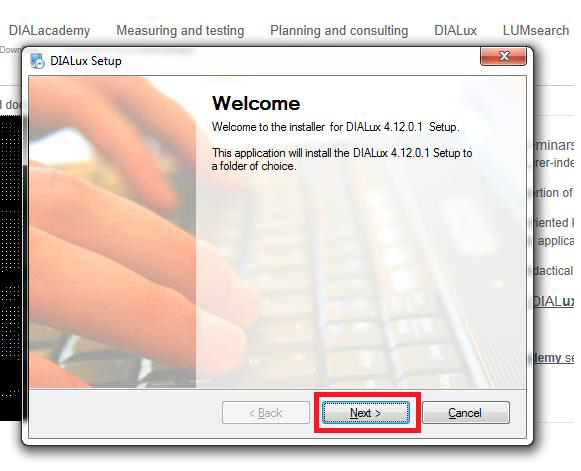

W oknie powitalnym instalatora klikamy NEXT i przechodzimy do wyboru ścieżki rozpakowania instalatora programu.

5
Rysunek 5: Okno instalatora

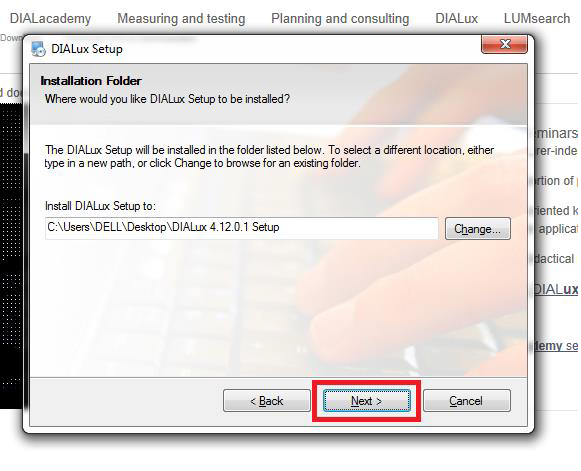

Możemy zmienić ścieżkę lub pozostawić domyślną. Klikamy NEXT.

6
Rysunek 6: Okno instalatora – wybór lokalizacji, w której zostanie rozpakowany program instalacyjny

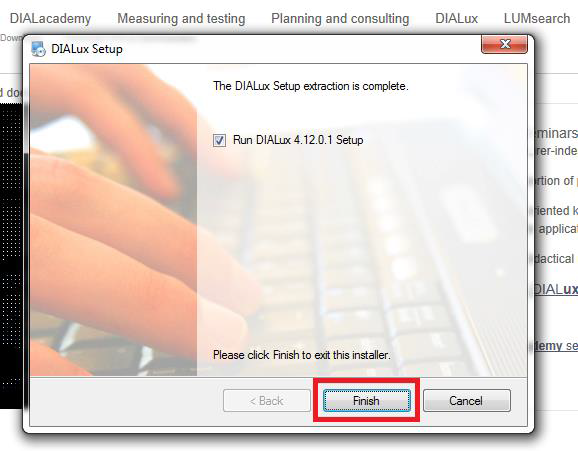

Po zakończeniu instalacji ujrzymy następujące okno. Zostawiamy zaznaczony przycisk wyboru uruchomienia instalacji programu i kończymy rozpakowywanie przyciskając FINISH.

7
Rysunek 7: Okno instalatora – zakończenie instalacji

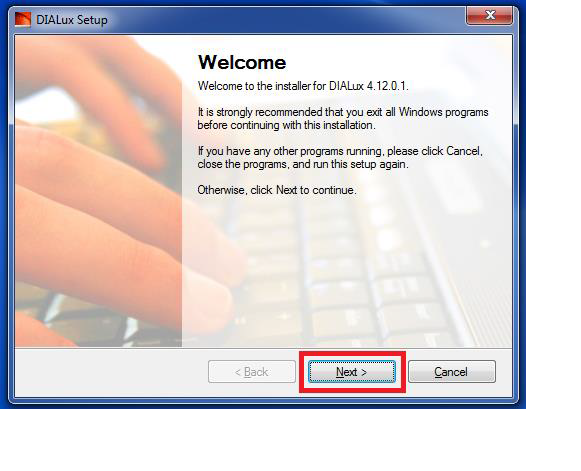

Rozpoczynamy instalację programu klikając NEXT.


8
Rysunek 8: Okno instalatora

Kolejnym krokiem jest zaakceptowanie licencji – zaznaczamy I agree… i klikamy NEXT.
Rysunek 9: Okno instalatora – licencjonowanie

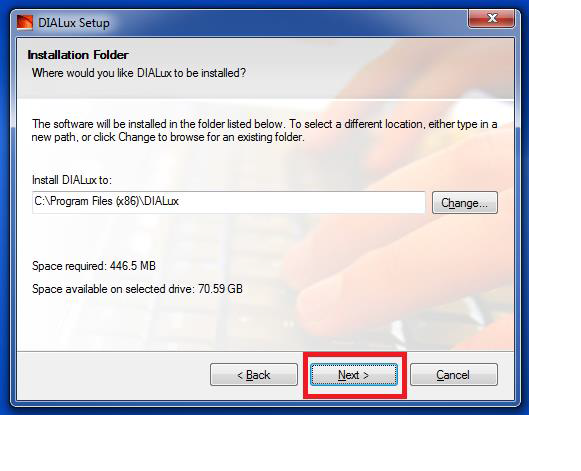

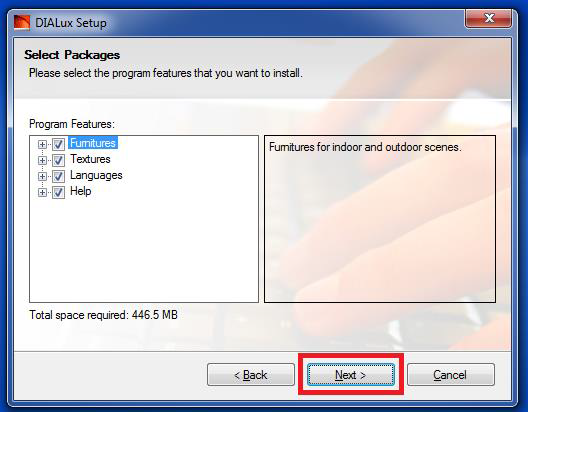

Następnie wybieramy ścieżkę instalacji programu – ponownie możemy pozostawić domyślną – następnie klikamy NEXT. Później wybieramy elementy do zainstalowania – pozostawiamy wszystkie zaznaczenia.

10
Rysunek 10: Okno instalatora – wybór lokalizacji instalacji

11
Rysunek 11: Okno instalatora – wybór elementów dodatkowych do zainstalowania

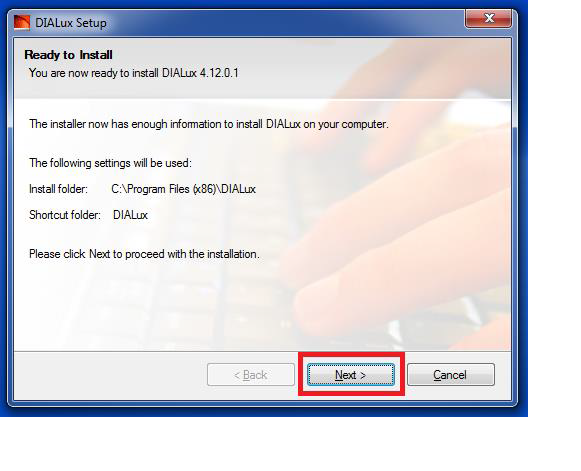

12
Rysunek 12: Okno instalatora – potwierdzenie instalacji

13

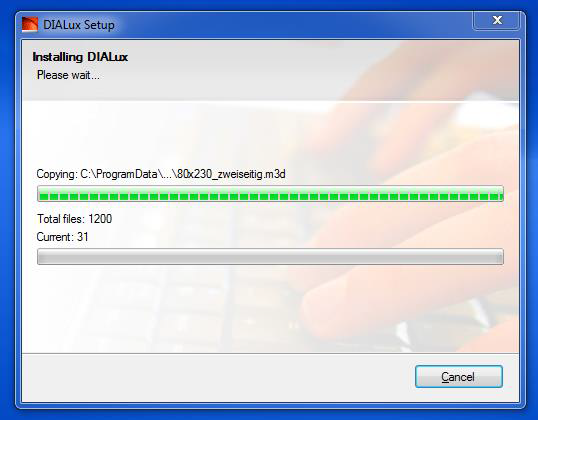

Rysunek 13: Okno instalatora – przebieg procesu instalacji

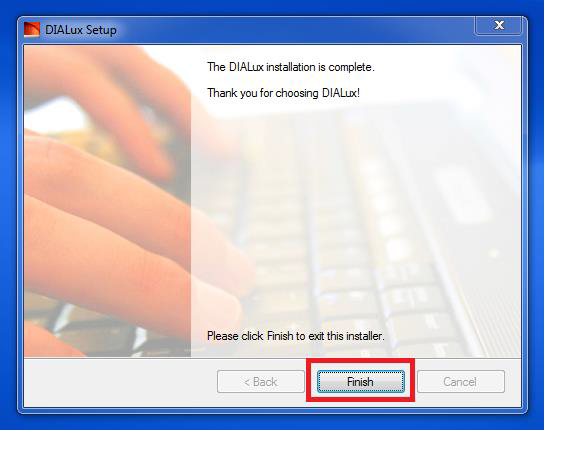

14

Rysunek 14: Okno instalatora – zakończenie instalacji programu.

Uruchomienie programu

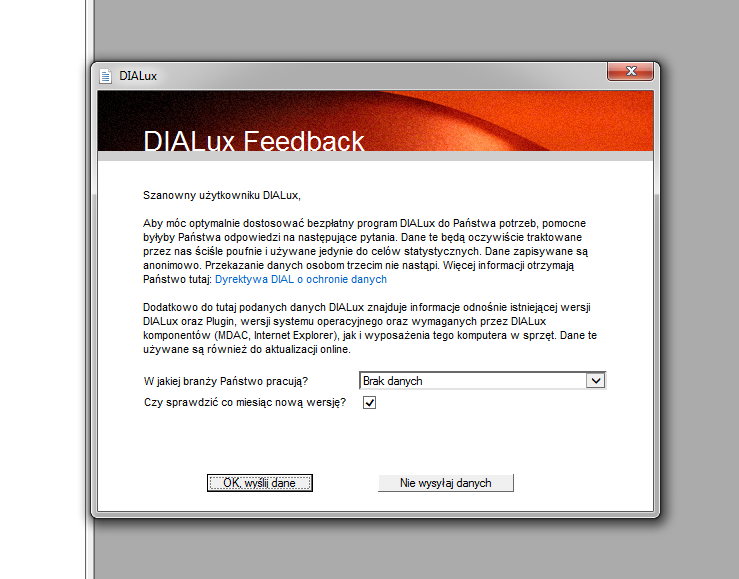

Uruchamiamy program DIALux 4.12.0.1, następnie pojawi się okno powitalne, w którym możemy wypełnić ankietę dotyczącą wykorzystania programu.

15

Rysunek 15: Pierwsze uruchomienie programu – ankieta

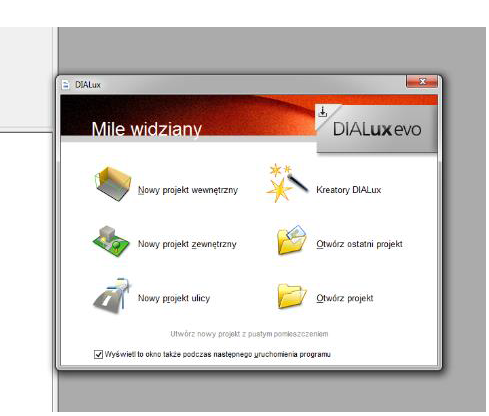

W kolejnym kroku pojawi się okno startowe. Możemy w nim wybrać rodzaj projektu, nad którym chcemy rozpocząć pracę. Klikamy NOWY PROJEKT WEWNĘTRZNY.

16

Rysunek 16: Okno startowe projektu

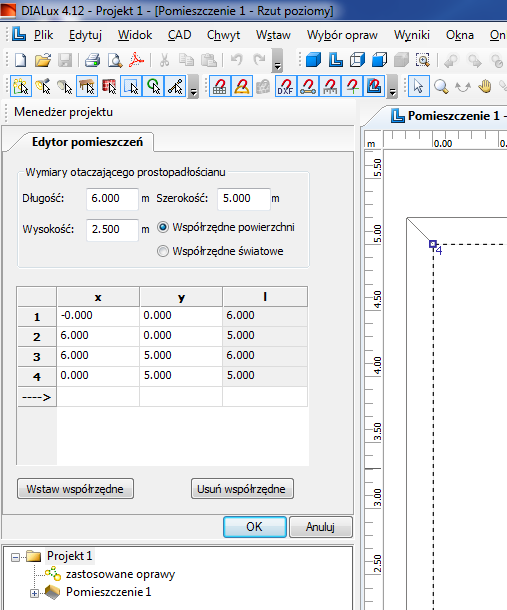

Po rozpoczęciu nowego projektu wyświetli się okno z wyborem rozmiaru nowego pomieszczenia. Pozostawiamy wartości domyślne i klikamy OK.

17

Rysunek 17: Wybór rozmiaru pomieszczenia

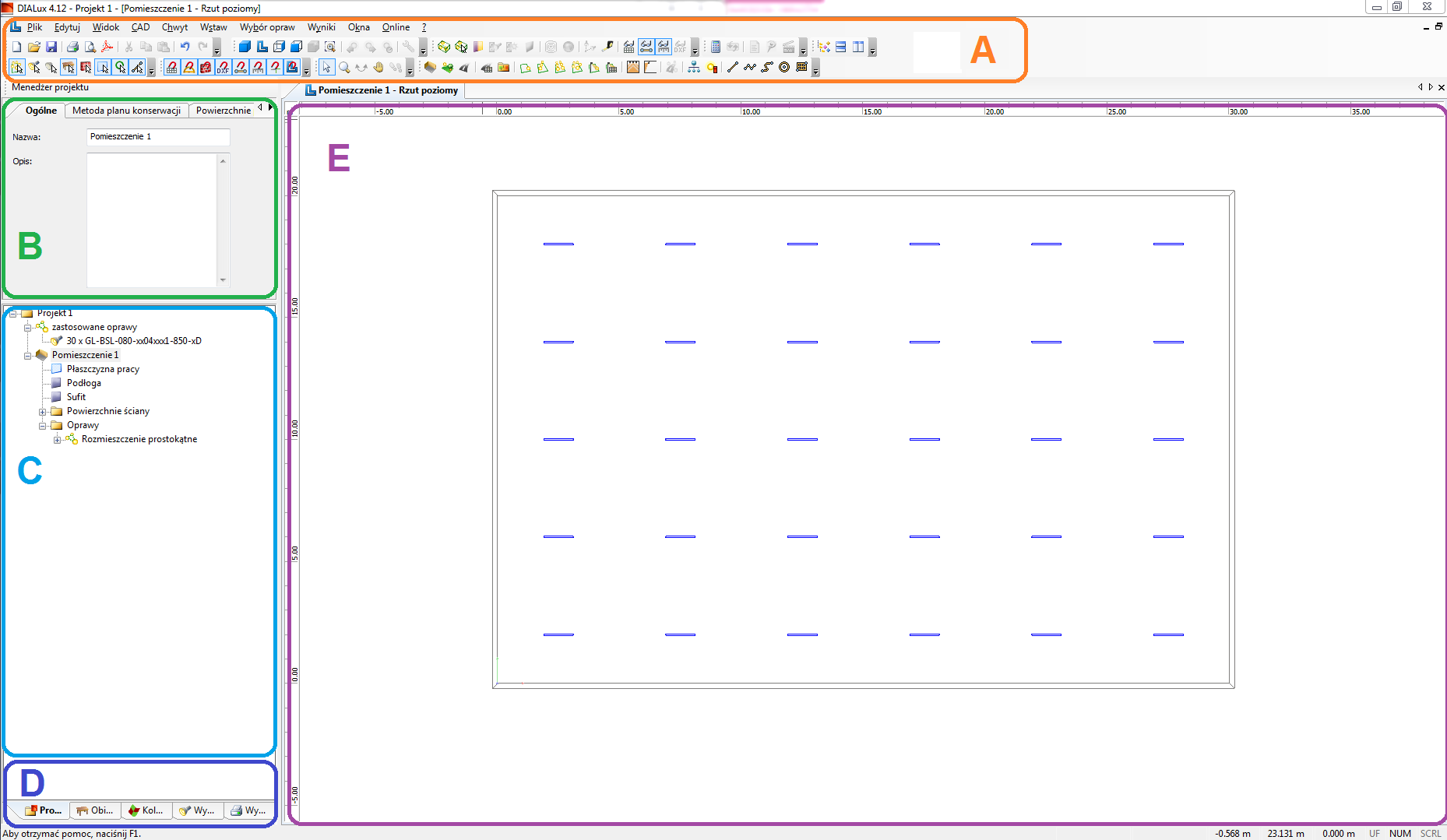

Pojawi się przed nami interfejs programu. Poniżej zaznaczono jego najważniejsze części:
A. Pasek główny programu – miejsce wyboru poszczególnych opcji
B. Menedżer projektu – w tym miejscu określamy parametry projektu
C. Widok drzewa projektu – miejsce, w którym przeglądamy poszczególne elementy umiesz-czone w projekcie
D. Zakładki – w poszczególnych zakładkach możemy wybierać funkcje, z których chcemy skorzystać w projekcie
E. Główne okno projektu – w tym miejscu otrzymujemy wizualizację projektu

18

Rysunek 18: Interfejs programu

Konfiguracja programu

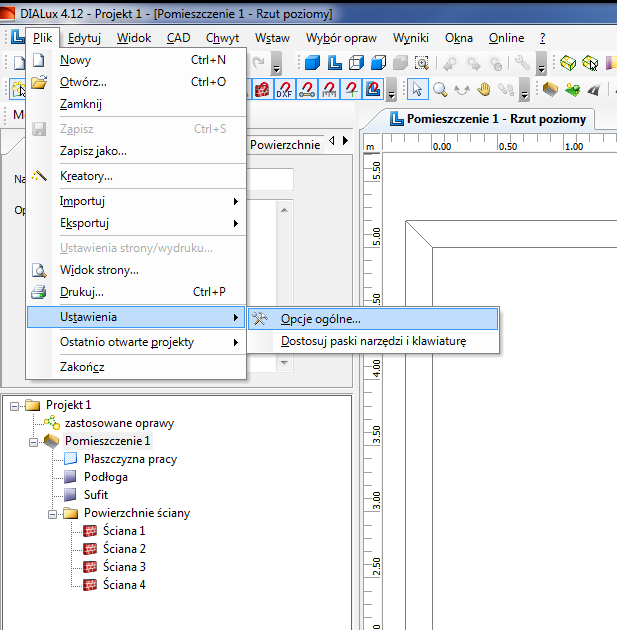

Następnie przystępujemy do konfiguracji programu. Klikamy kolejno: Plik -> Ustawienia -> Opcje ogólne i rozpoczynamy konfigurowanie ustawień.

19

Rysunek 19: Rozpoczęcie konfiguracji ustawień programu

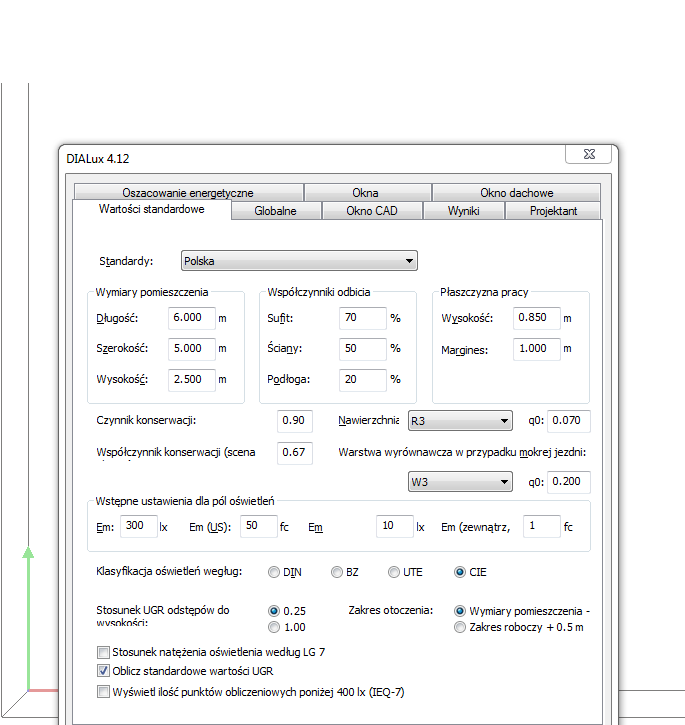

W zakładce Wartości standardowe możemy ustawić domyślne parametry każdego nowo tworzonego projektu. Warto zwrócić uwagę na pozycje Czynnik konserwacji i Płaszczyzna pracy (wysokość i jej margines).

20

Rysunek 20: Okno konfiguracji ustawień – zakładka Wartości standardowe

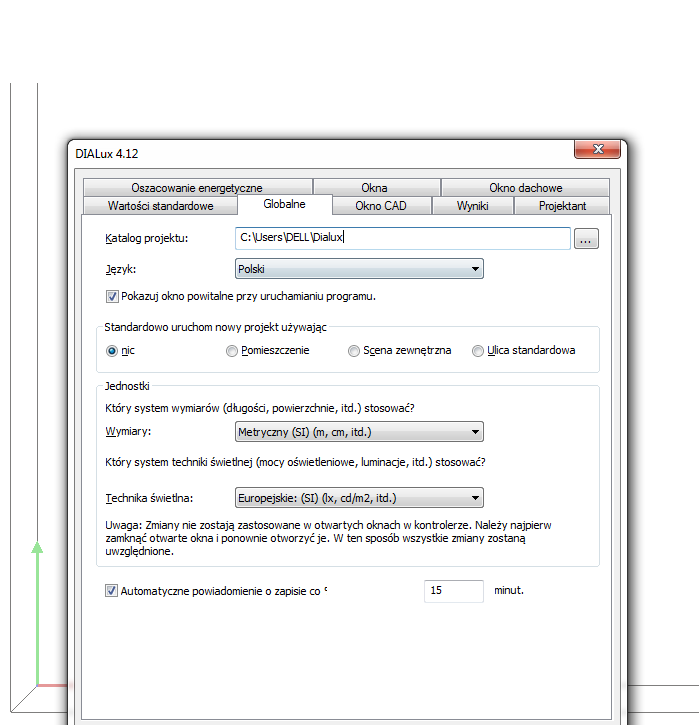

W zakładce Globalne możemy ustawić miejsce, w którym domyślnie będą zapisywane nasze projekty oraz ustawić czas przypomnienia o konieczności zapisania aktualnej wersji projektu, nad którym pracujemy.

21
Rysunek 21: Okno konfiguracji ustawień – zakładka Globalne

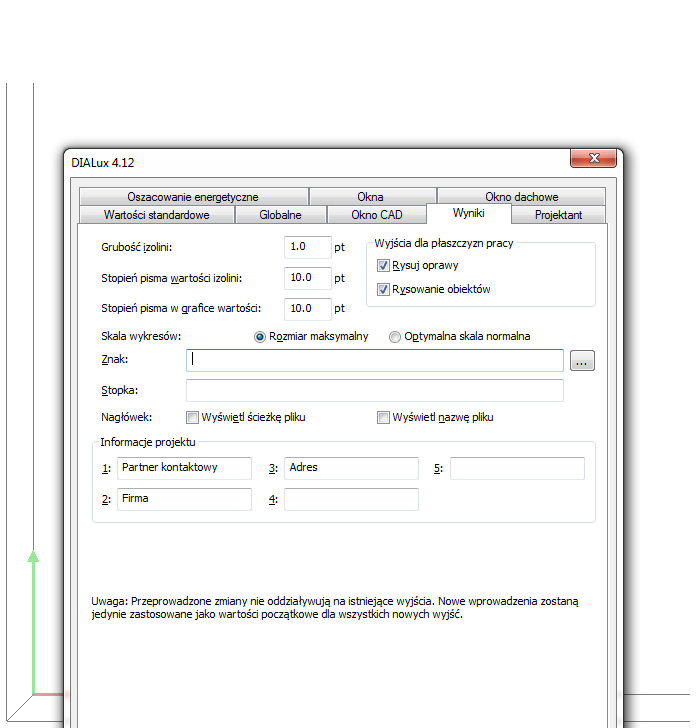

W części Wyniki określamy wygląd graficzny eksportowanego projektu. Możemy podać lokalizację logotypu, który chcemy umieścić w naszym podsumowaniu projektu (akceptowane formaty plików logo to *.bmp i *.jpg) a także możemy zmodyfikować stałe części strony tytułowej projektu, takie jak: stopka strony projektu, krój pisma, itp.

22

Rysunek 22: Okno konfiguracji ustawień – zakładka Wyniki

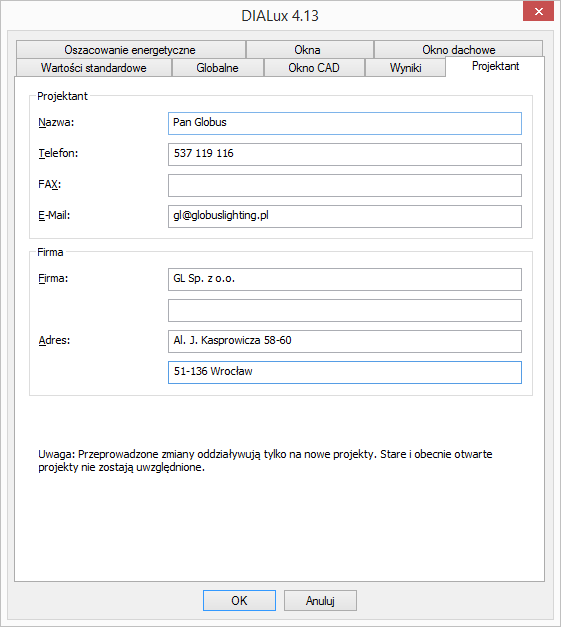

W zakładce Projektant możemy zapisać na stałe dane projektanta oświetlenia.

23
Rysunek 23: Okno konfiguracji ustawień – zakładka Projektant

Na tym kroku zakończymy etap konfiguracji programu i przejdziemy do wykonania pierwszego
projektu oświetlenia.

Projektowanie oświetlenia w programie DIALux odc. 1 – instalacja i konfiguracja
